Vybudování nových koupelen a WC v budově hasičské zbrojnice v Lískovci u Frýdku-Místku

Zadavatel zakázky:

Statutární město FRÝDEK-MÍSTEK

Cena zakázky:

328 767,-Kč bez DPH

Doba realizace:

3.12.2013 – 28.1.2014

Místo provádění stavebních prací:

Lískovec u Frýdku-Místku č.p.370, hasičská zbrojnice

V objektu hasičské zbrojnice na ulici K Sedlištím č.p. 370 v Lískovci u Frýdku-Místku bylo v části garáže navrženo vybudování sociálního zázemí pro potřeby členů Sboru dobrovolných hasičů.

Práce byly prováděny v termínu od 9.12.2013 do 28.1.2014 a jejím zadavatelem bylo Statutární město Frýdek-Místek.

První fotka znázorňuje určený prostor před zahájením vestavby koupelny. Další dvě fotografie jsou již obrázky těsně po dokončení výstavby nového sprchového zázemí:

Sociální zařízení bylo navrženo ze sádrokartonových příček. Vzhledem k tomu, že výška garáže byla téměř pět metrů, neprováděly se příčky až do stropu, ale byl zde proveden snížený sádrokartonový podhled o světlé výšce 2,7m.

Takto byly vytvořeny čtyři místnosti se sprchami, umyvadly, toaletami a pisoáry.

Fotodokumentace zakázky znázorňuje celý postup výstavby nových koupelen, sprch a WC. Na obrázcích si můžete prohlédnout dílčí kroky z jednotlivých stavebních činností.

Před zahájením výstavby sprchového zázemí:

Prostor k vybudování nových sprch a toalet pro hasiče

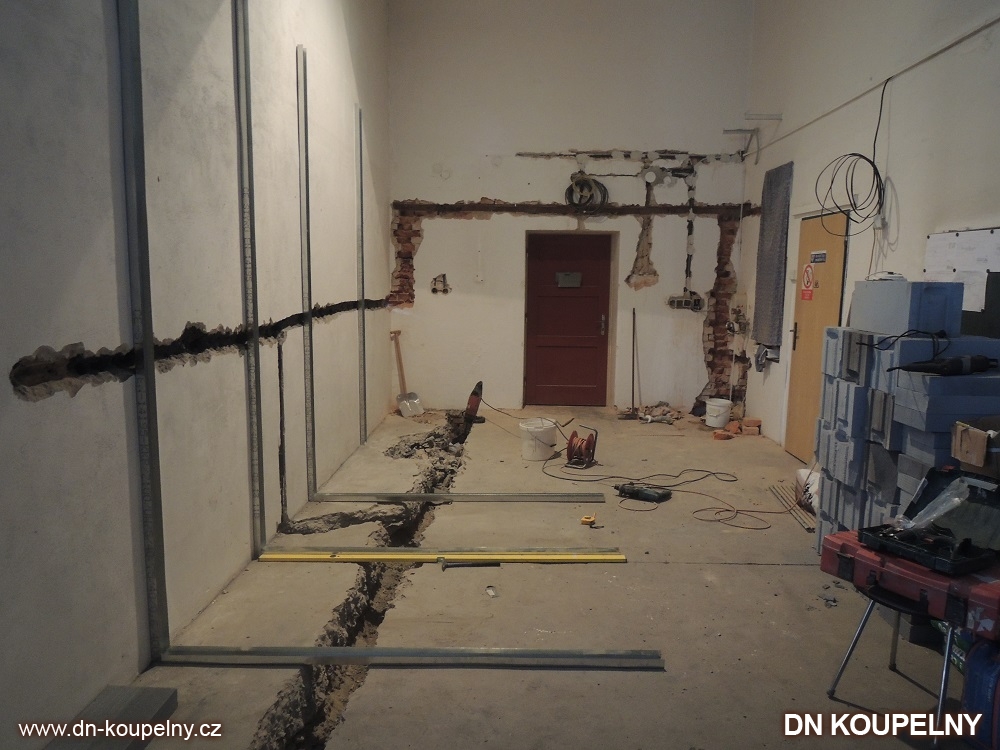

Sekání drážek a hloubení rýh:

Byla vyhloubena rýha v podlaze pro vedení kanalizačního potrubí. Ve stěnách jsme vysekali drážky pro vedení vodovodního potrubí a rozvod elektřiny. Potom byly založeny profily pro sádrokartonovou konstrukci.

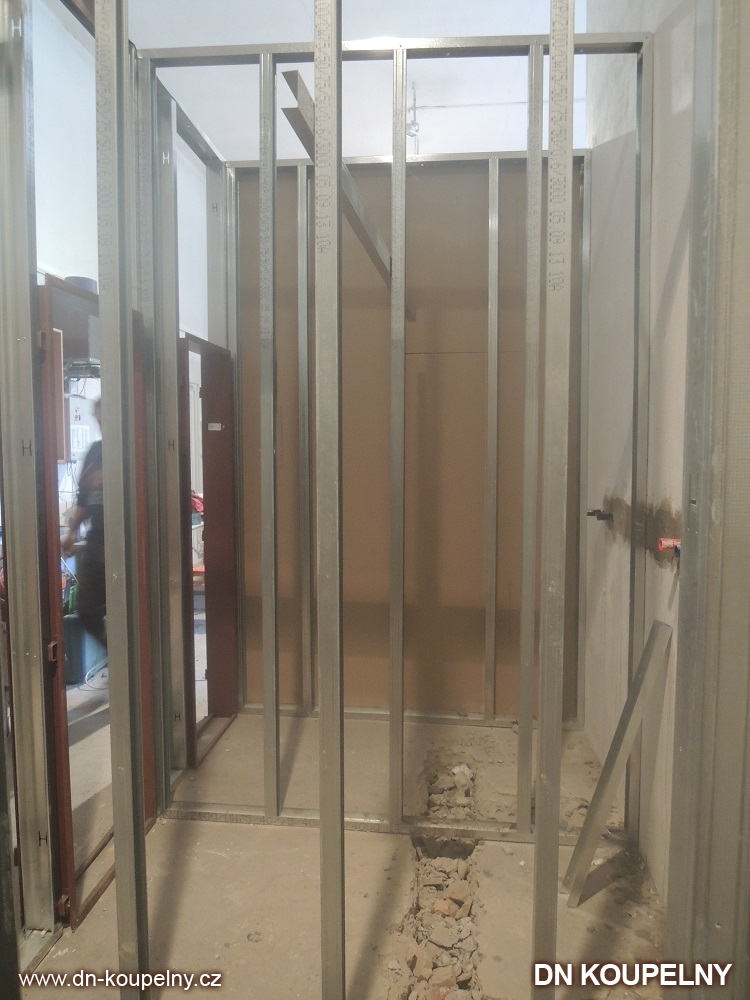

Montáž konstrukce sádrokartonových příček:

V postavené sádrokartonové konstrukci jsme vedli rozvody vody. V podlaze bylo nataženo kanalizační potrubí a částečně zasypáno vysekanou sutí.

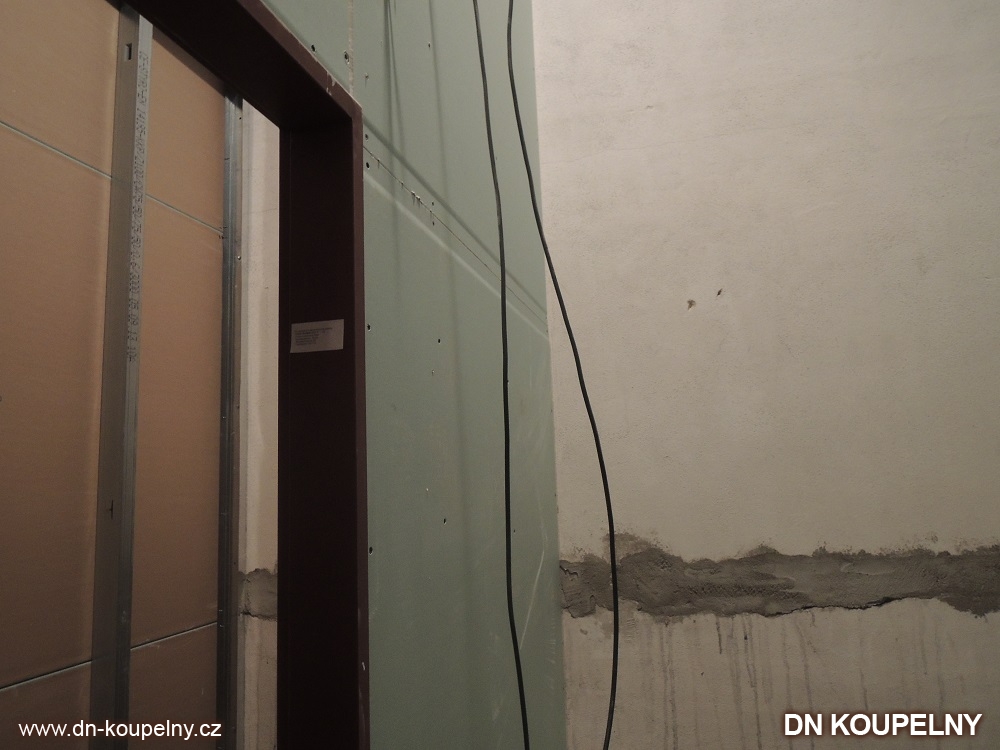

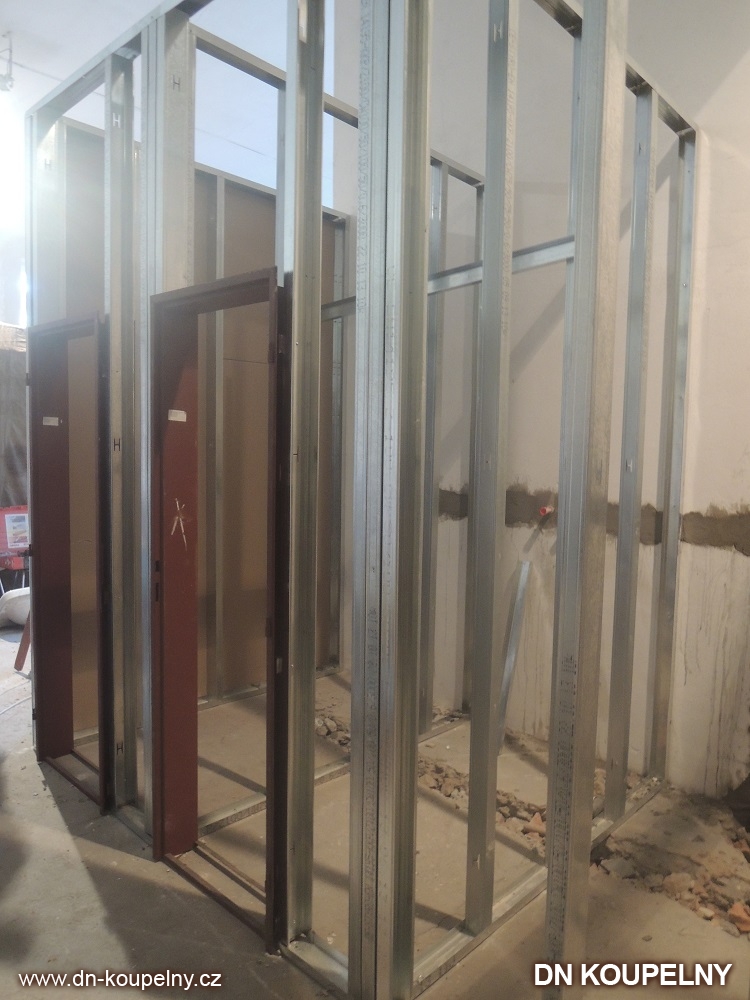

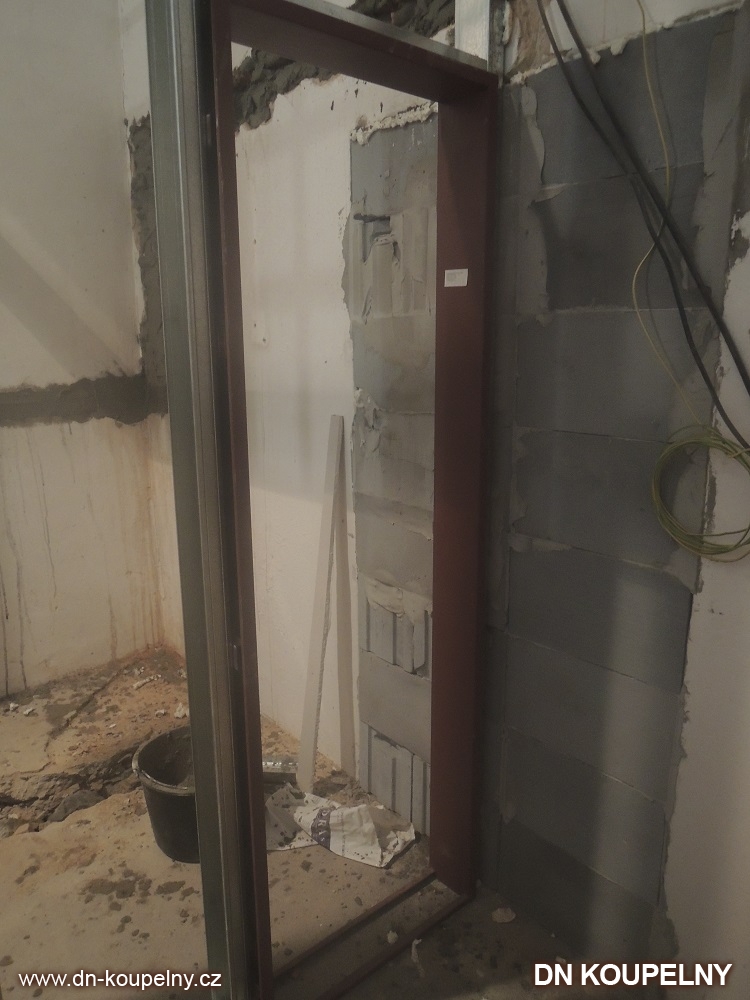

Montáž dveřních zárubní:

Do sádrokartonových profilů jsme osadili dveřní zárubně. Maltou jsme zaomítali vodovodní potrubí ve stěně. Tvárnicemi jsme zazdili původní vstup do garáže.

Výstavba sádrokartonových příček:

Na sádrokartonovou konstrukci jsme montovali sádrokartonové desky. Na vnitřní prostor sprch a WC se použily zelené impregnované sádrokartonové desky vhodné do vlhkého prostředí. Pro uchycení umyvadel a pisoárů se v konstrukci upevnily dřevěné hranoly.

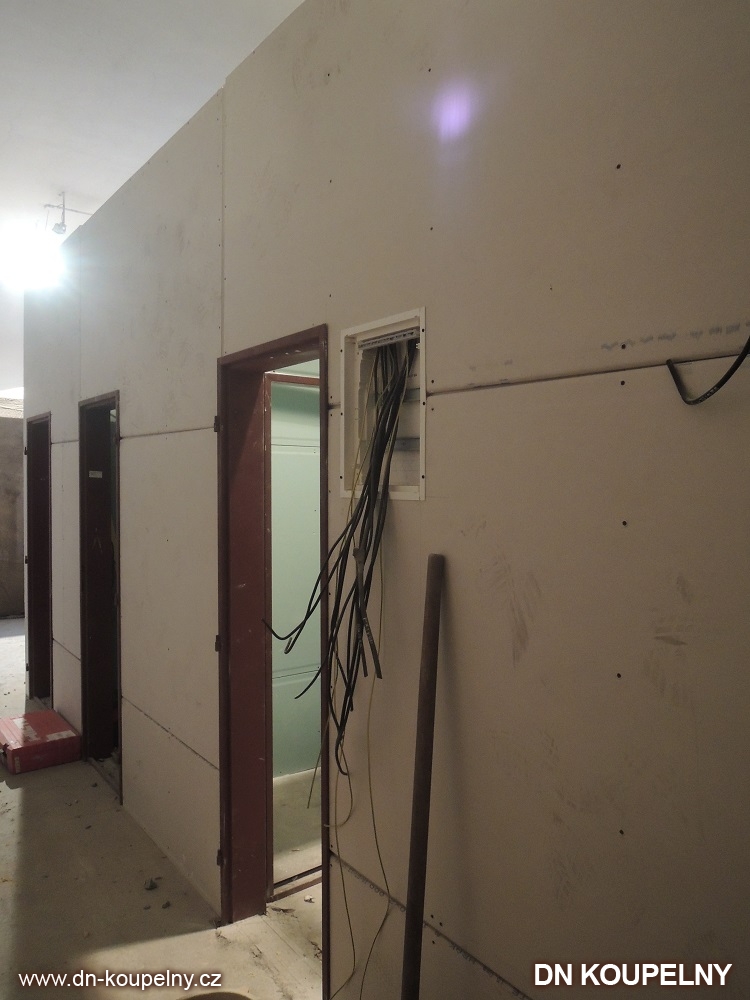

Montáž sádrokartonových desek:

Vnější část sociálek byla následně zakryta bílým sádrokartonem. Vedle nově postavených příček byl vysekán nový dveřní otvor. V příčkách je rozvedena elektroinstalace a elektrické kabely jsou vyvedeny do nového zapuštěného rozvaděče.

Vybudování stropního podhledu:

Na postavené příčky jsme našroubovali profily sádrokartonového podhledu.

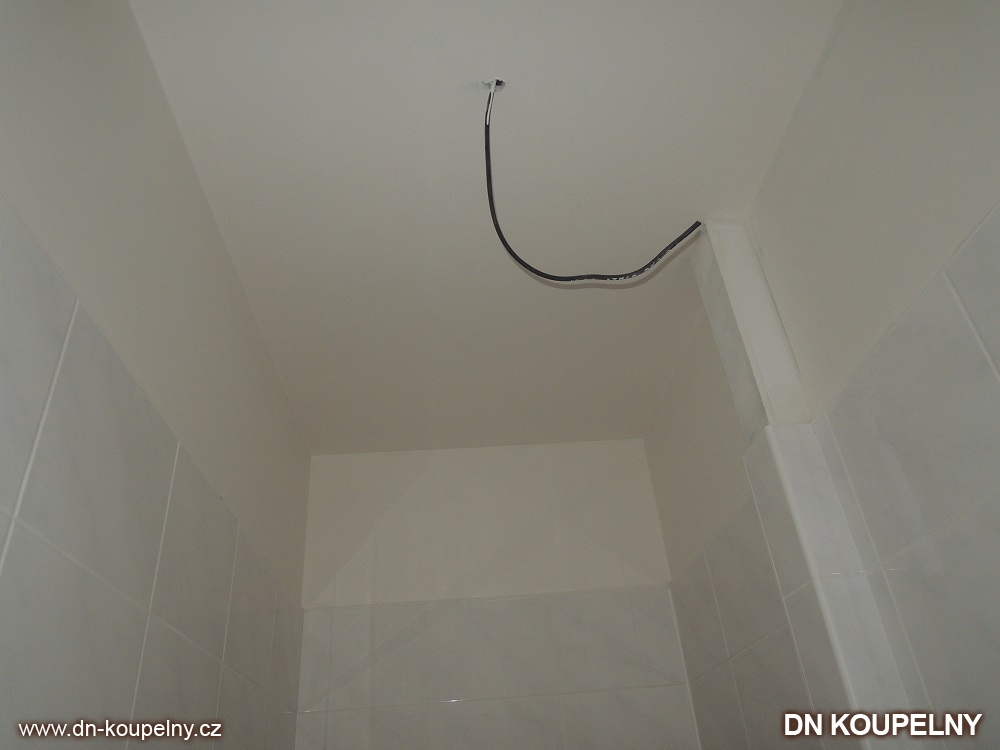

Montáž elektrických rozvodů:

Ve vnitřních prostorách je prováděn rozvod elektrického vedení pro zásuvky, vypínače a svítidla.

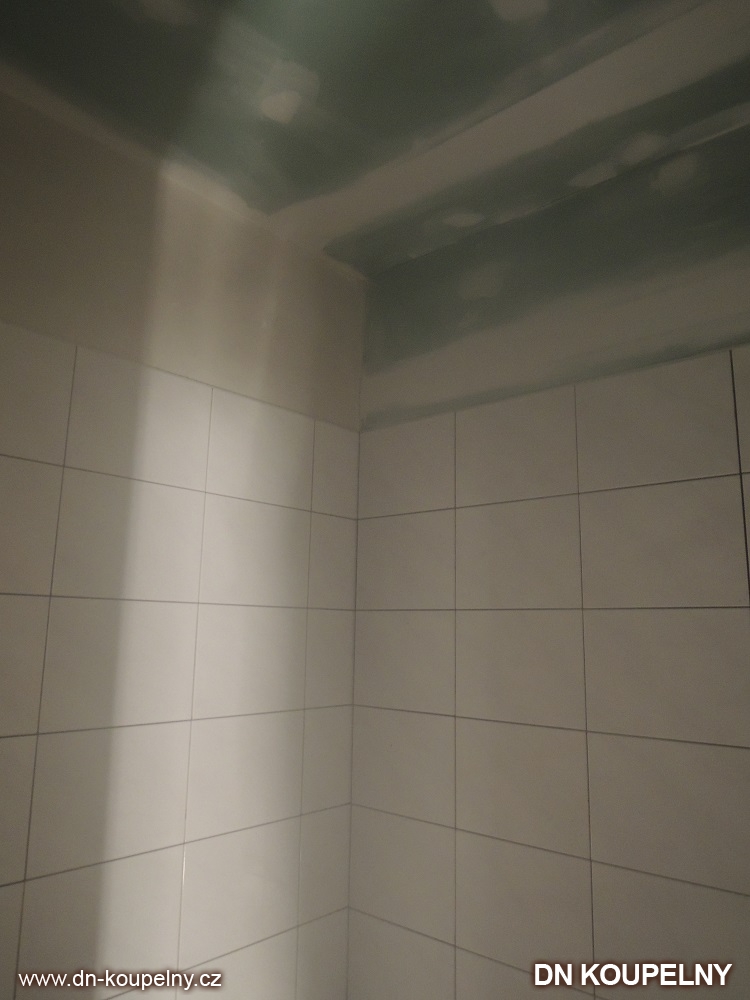

Izolace proti vodě, montáž obkladů:

Před pokládkou obkladů a dlažeb byl proveden hydroizolační nátěr stěn a podlahy. Vnitřní prostor sprch a toalet jsme obložili keramickými obkladačkami do výška cca 2m.

Aplikace keramických obkladů:

Na podlahu byla položena keramická dlažba. Dveřní zárubně byly natřeny syntetickou bílou barvou.

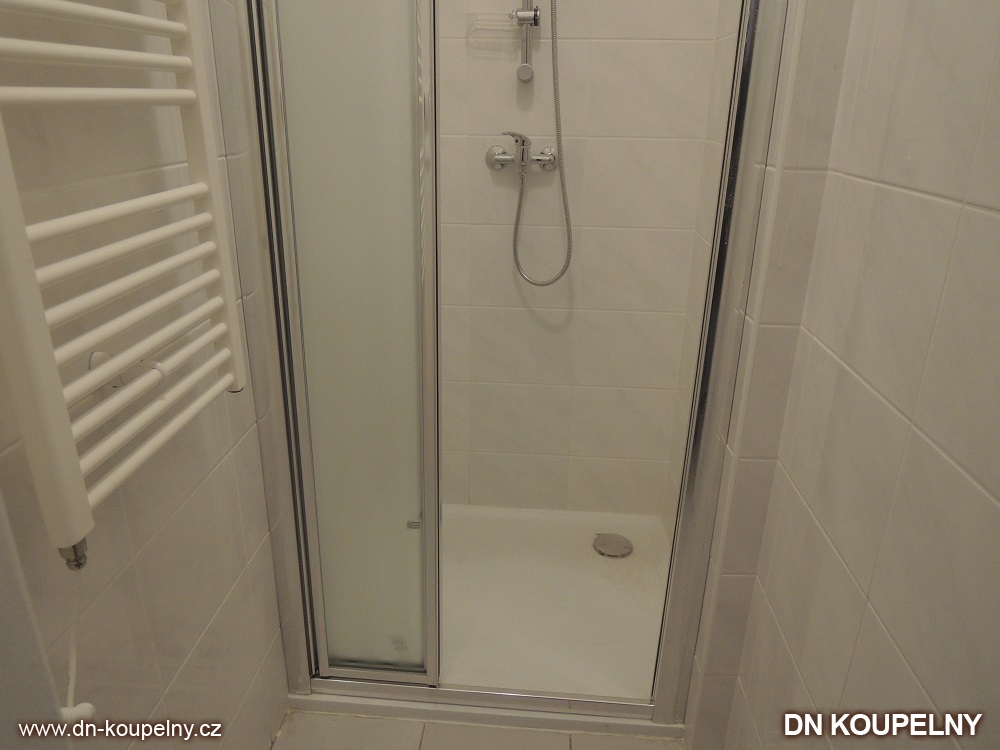

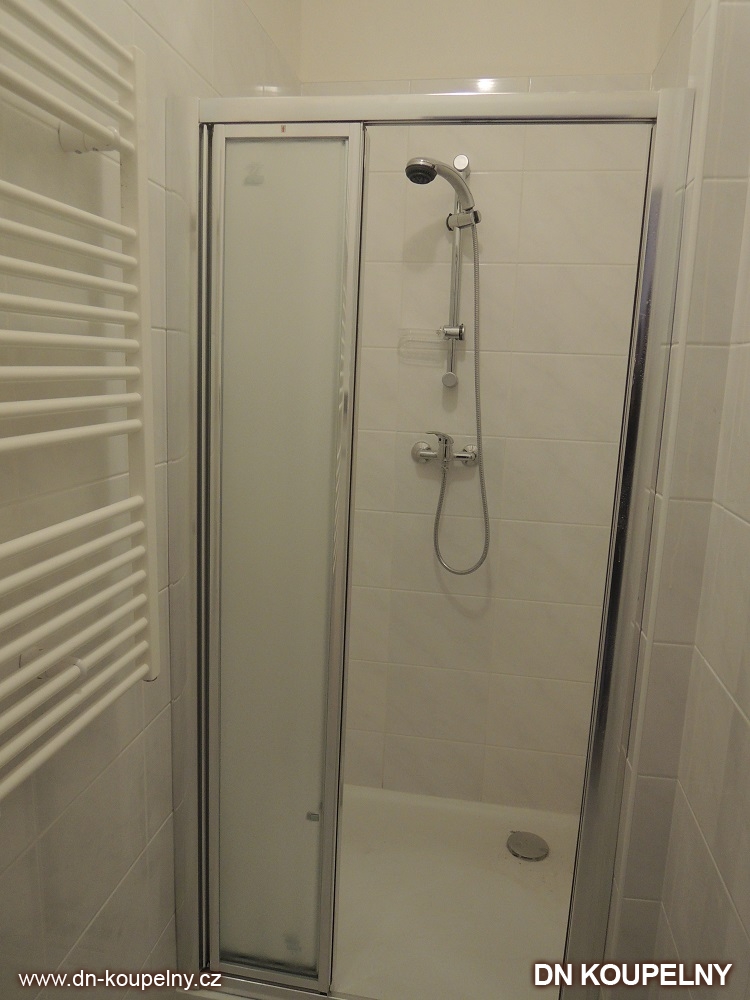

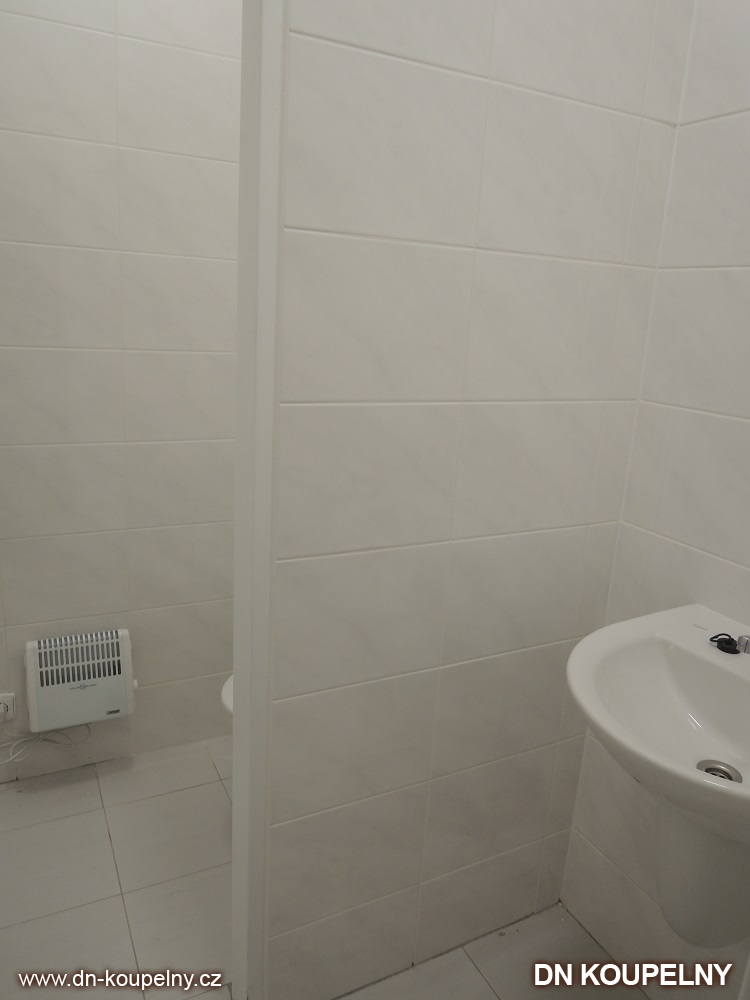

Instalace koupelnového zařízení:

Byly osazeny sprchové vaničky, posuvné sprchové dveře, vodovodní baterie se sprchou a elektrické topné žebříky.

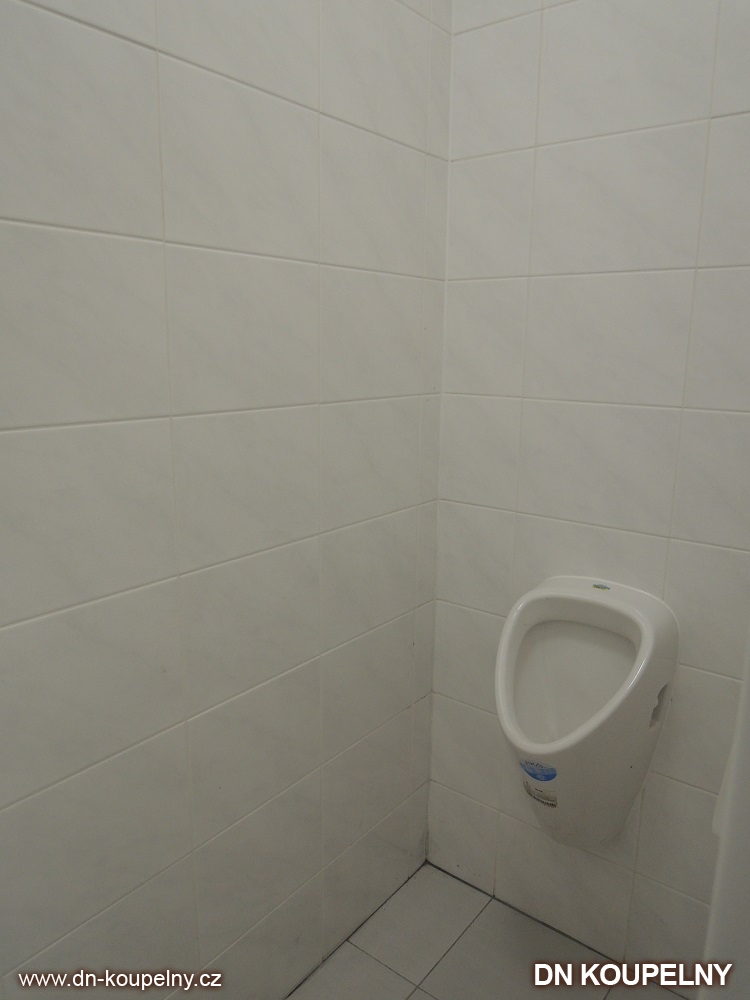

Montáž sanitárního vybavení:

Dále jsme namontovali umyvadla, toaletní mísy, pisoáry, regulátory, zásuvky a vypínače.

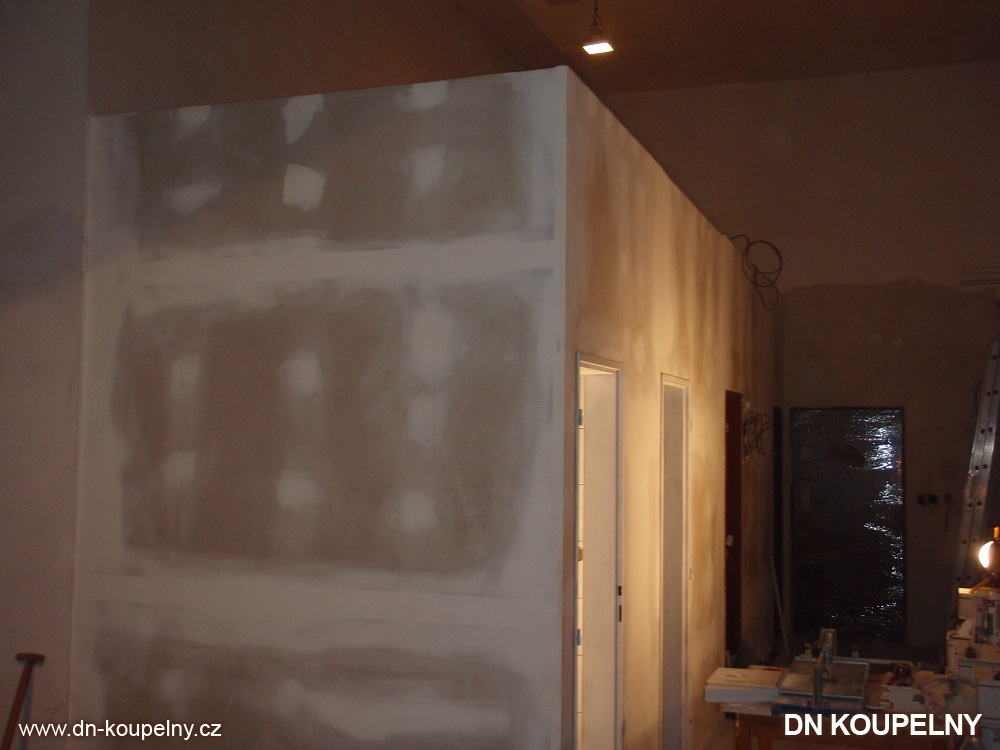

Úprava povrchu sádrokartonových stěn:

Na vnějších stěnách sociálek byly nejprve zatmeleny a přebroušeny sádrokartonové spoje a šrouby. Následně byly stěny přetaženy finální pastou a vymalovány bílou malbou Primalex Plus.

Dokončovací práce:

Nakonec jsme osadili dveře, kliky a provedli finální úklid.

Nově postavené koupelny:

A ještě pohled z druhé strany se záběrem zaparkovaného hasičského vozidla a s hasičem.

REKAPITULACE STAVEBNÍ ZAKÁZKY:

Původní místo pro vybudování nových koupelen a WC:

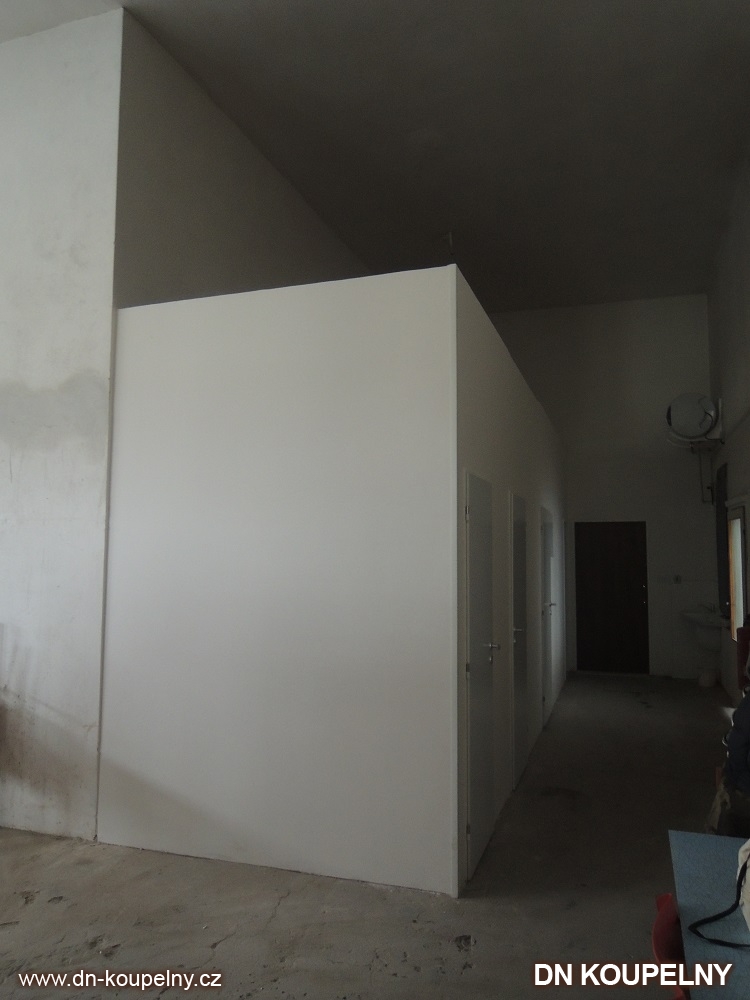

Postavené nové sprchy a toalety pro hasiče:

Druhý záběr před zahájením výstavby sprch a WC …

… a po zhotovení celého koupelnového zázemí.

ZHOTOVENÍ ELEKTRICKÉHO ROZVADĚČE

Vyvedení elektrických kabelů do rozvaděče:

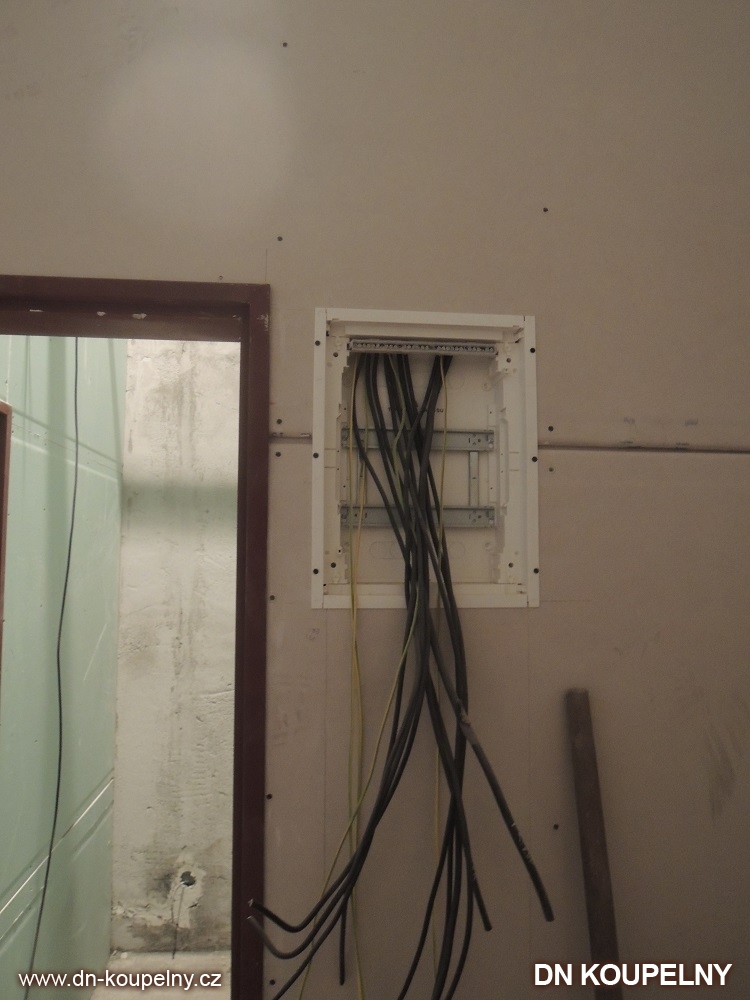

Zkompletovaná rozvodná skříňka s jističi:

Prostor, v němž bude umístěn nový elektrický rozvaděč:

Zabudovaná rozvodná skříňka opatřená bílými dvířky:

PŘÍVOD VODY K UMYVADLU A BOJLERU

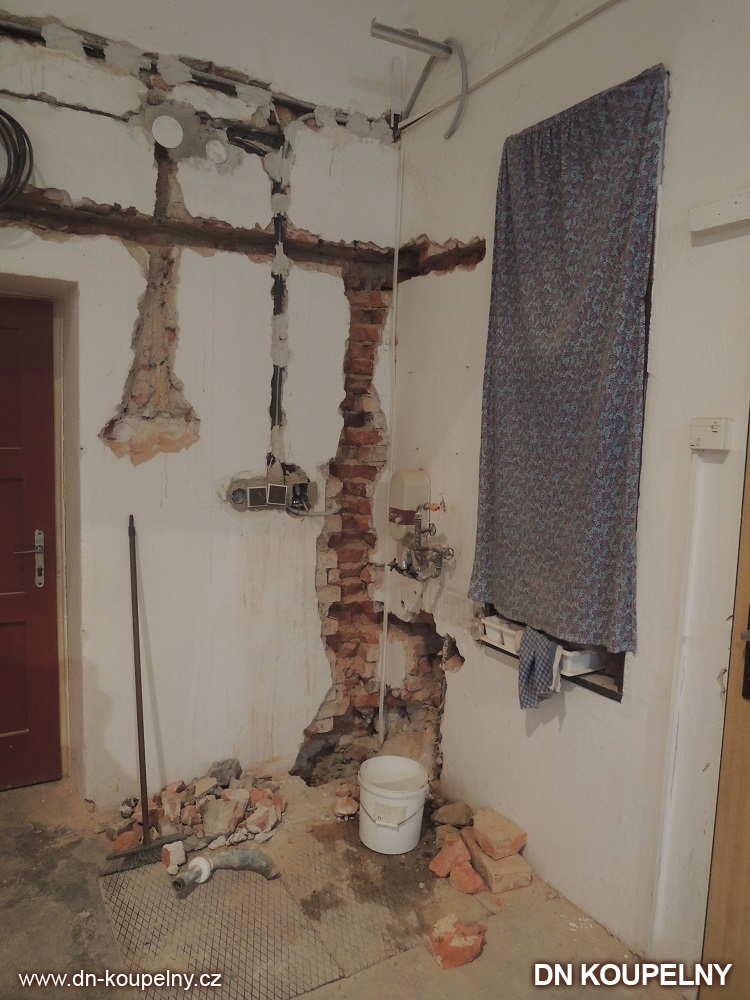

Vysekání drážek pro vodovodní potrubí:

Natažení rozvodů studené vody, teplé užitkové vody a odpadního potrubí od umyvadla:

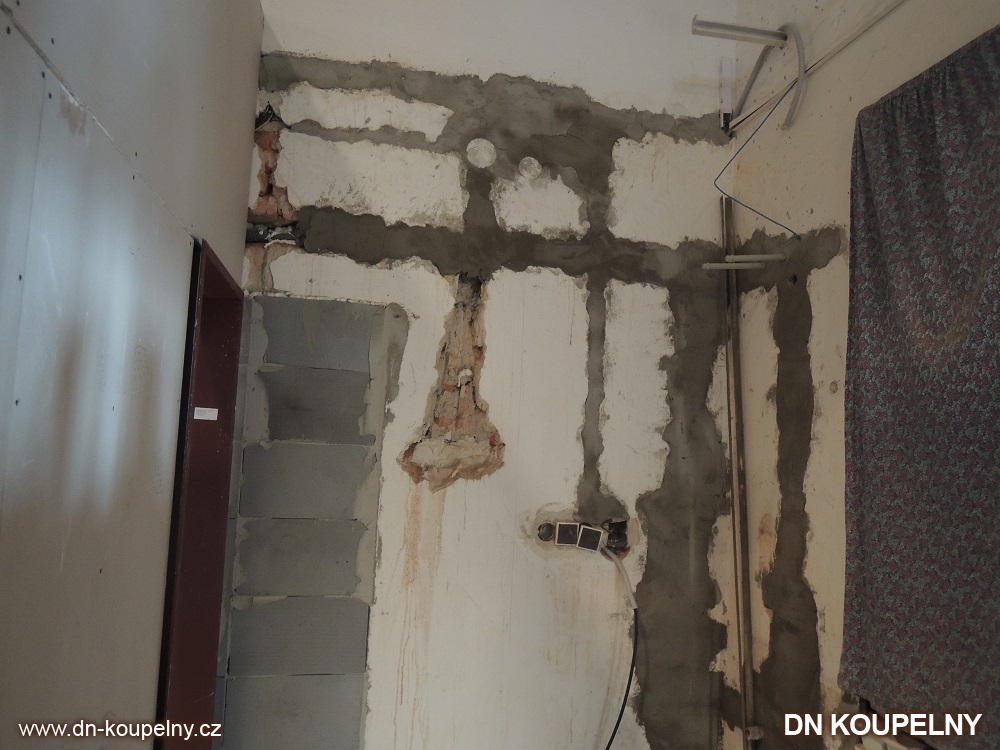

Zaházení drážek hrubou jádrovou omítkou:

Vybourání otvoru pro dveře:

Začištění drážek jemnou štukovou omítkou, osazení zárubní a dveří:

Obložení, osazení umyvadla a zavěšení bojleru
